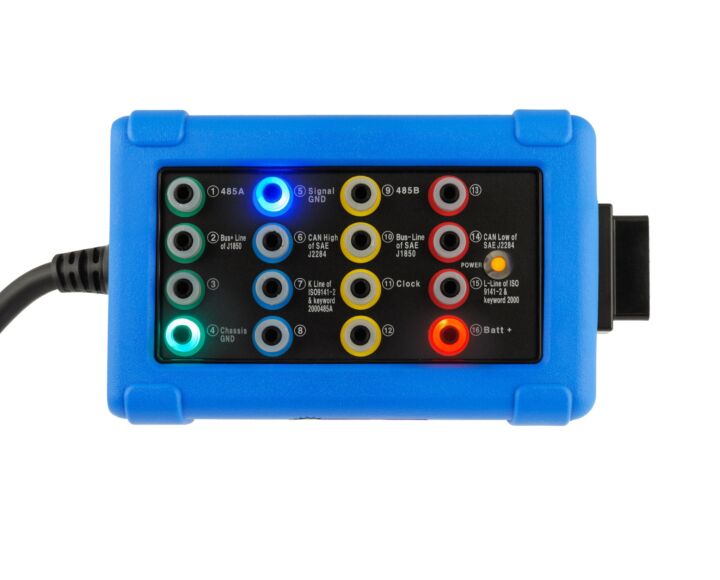

Breakout Box CAN Test

Met deze Breakout CAN test box kunt u de communicatieverbinding van de OBD meten. Bijvoorbeeld als een OBDII/EOBD systeem niet lijkt te reageren. De breakout box verwijst naar alle aansluitingen van de J1962 OBDII-connector. U kunt makkelijk en veilig iedere aansluiting van de OBDII connector testen.

Breakout CAN test box gebruikt Pass-Thru technologie

Er zijn verschillende protocollen voor de communicatie tussen een diagnosesysteem en een voertuig. Bij o.a. CAN-Bus en KWP2000 komen niet alle signalen bij de OBDII terecht als er geen scanner is aangesloten. Deze Breakout CAN test box heeft daarom een vaste contra OBDII connector gemonteerd voor het aansluiten van een scanner. Zo bent u er zeker van dat de Breakout CAN test box toegang krijgt tot alle signalen.

De Breakout CAN test box maakt gebruik van gekleurde leds zodat u in één oogopslag de voeding en massapunten kunt controleren. Communicatiesystemen herkent u aan knipperende led's.

Breakout CAN test box accessoires

De pinaansluitingen van de Breakout CAN test box zijn uitgevoerd met standaard 4mm bananenstekkers.
Testkabels met 8mm BNC connector worden meegeleverd zodat u de box op bijna alle scopes kunt aansluiten.
U ontvangt een handleiding met informatie over gebruik en toepassingen bij de Breakout CAN test box.
